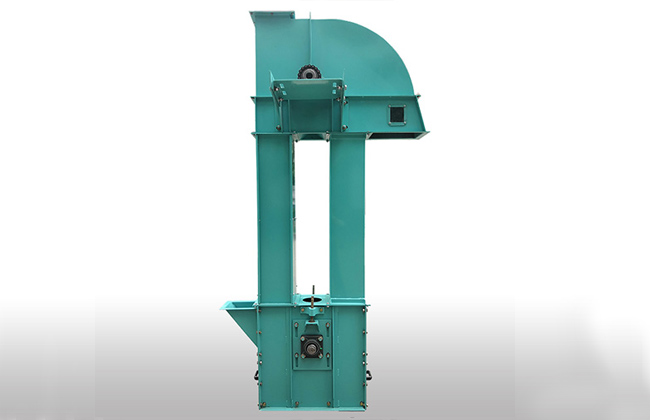

垂直鬥式提升機

細節與結構

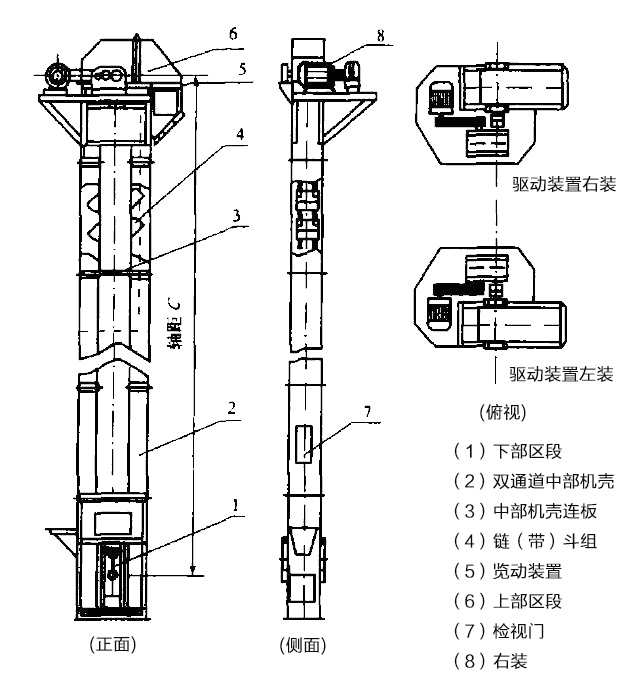

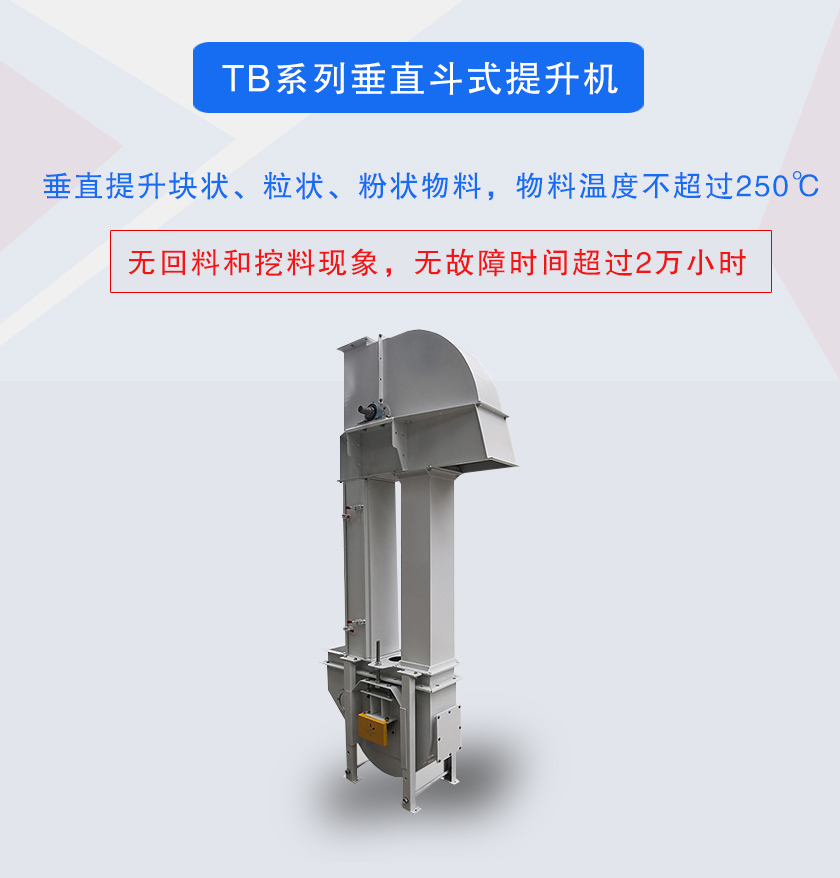

TB係列垂直鬥式提升機由殼體、牽引件（輸送鏈）、料鬥、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。

殼體：外殼：內裝傳動裝置和製動器。

牽引件：為板式套筒滾子鏈，單鏈條固接在料鬥後壁上，雙鏈與料鬥兩側相連，當料鬥寬度為160～250mm時采用單鏈，當料鬥為320～630mm時采用雙鏈。

料鬥：圓柱形鬥：深鬥、鬥口呈65°傾斜，深度大，用於幹燥，流動性好，很好地撒落的粒狀物料的輸送。

淺料鬥：口呈45°傾斜，深度小，用於潮濕的和流動性的粒狀物料。

深料鬥：一般用於比較幹燥流動性好的物料。

三角形料鬥：物料一般是定向自流式卸料。

尖角形鬥：其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個鬥的擋邊和底板所形成的槽卸止，適用於粘稠性大和沉重的塊狀物料運送。

鏈輪：鏈輪用以與節鏈環或纜索上節距準確的塊體相齧合，是一種實心或帶輻條的齒輪，與滾子鏈齧合以傳遞運動。
