鬥式提升機鏈條型號有哪些？

發布時間：2021-11-03 10:55:08 作 者：91视频网址機械

鬥式提升機鏈條分為圓環鏈條和板式鏈條兩種，本文將為大家介紹一下鬥式提升機鏈條型號：

鬥式提升機鏈條型號

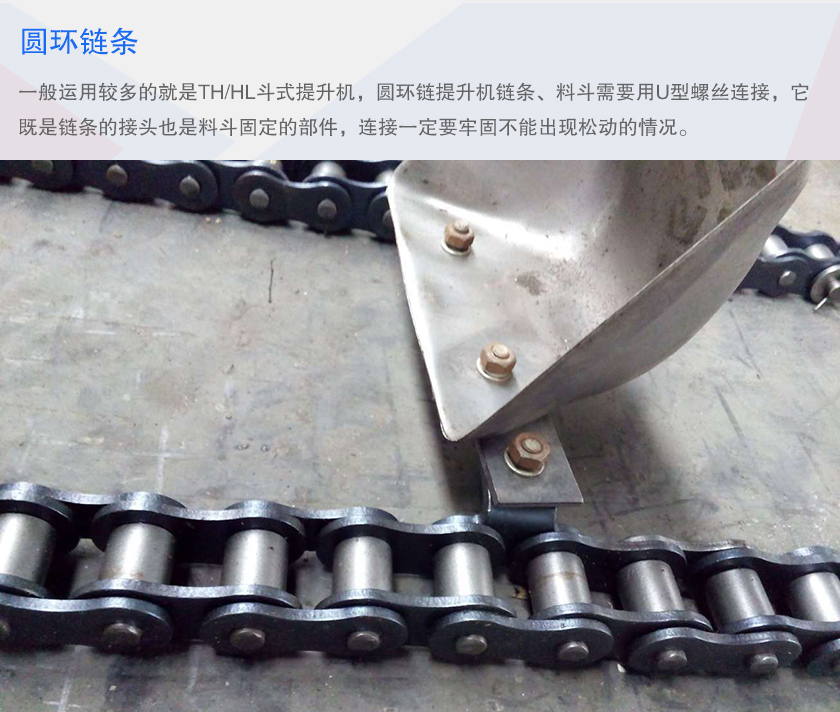

一、圓環鏈條

鬥式提升機圓環鏈條一般運用較多的就是TH鬥式提升機，圓環鏈提升機鏈條、料鬥需要用U型螺絲連接，它既是鏈條的接頭也是料鬥固定的部件，連接一定要牢固不能出現鬆動的情況。

規格	節距		寬度		標距長度
d×p	p(mm)	公差	a min	b max	5×p	公差
10×40	40	±0.5	12	34	200	±0.7
14×50	50	±0.5	17	48	250	±0.88
18×64	64	±0.6	21	60	320	±1.12
22×86	86	±0.9	26	74	430	±1.51
24×86	86	±0.9	28	79	430	±1.51
26×92	92	±0.9	30	86	460	±1.60
30×108	108	±1.0	34	98	540	±1.89
34×126	126	±1.2	38	109	630	±2.21

型號：TH160鬥式提升機鏈條（Φ14）、TH250鬥式提升機鏈條（Φ18）、TH315鬥式提升機鏈條（Φ20）、TH400鬥式提升機鏈條（Φ20）、TH500鬥式提升機鏈條（Φ20）、TH630鬥式提升機鏈條（Φ22）、TH800鬥式提升機鏈條(Φ26)等。

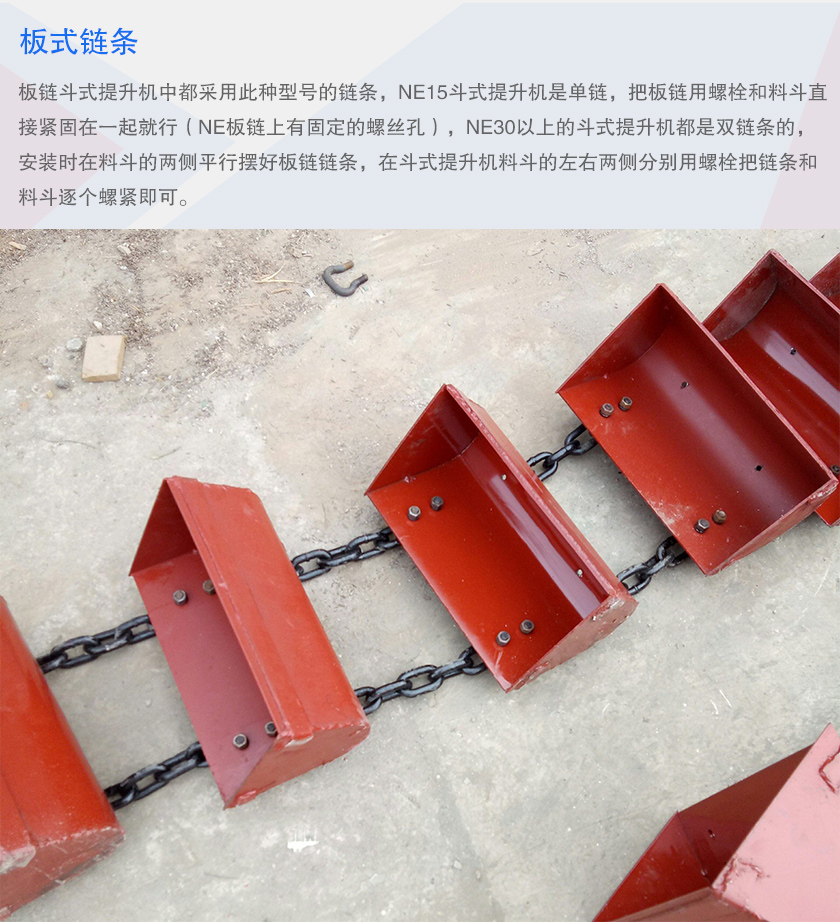

二、板式鏈條

NE鬥式提升機中都采用此種型號的鏈條，有NE15-NE800型號，NE15鬥式提升機是單鏈，把板鏈用螺栓和料鬥直接緊固在一起就行（NE板鏈上有固定的螺絲孔），NE30以上的鬥式提升機都是雙鏈條的，安裝時在料鬥的兩側平行擺好板鏈鏈條，在鬥式提升機料鬥的左右兩側分別用螺栓把鏈條和料鬥逐個螺緊即可。

型號	節距	滾子直徑	銷軸直徑	銷軸長度	內節內度	鏈板	龜板寬	安裝孔	孔徑
	P	D	d	L	W	H×T	H1	L1×L2	L1
	mm
NE15	101.6	26.5	11.5	70.0	27.0	35×6		40×90	12.0
NE30	152.4	36.0	15.5	90.0	36.5	50×8		60×120	14.0
NE50	152.4	36.0	15.5	90.0	36.5	50×8	110.0	75×70	14.0
NE100	200.0	44.5	19.1	120.0	51.8	60×10	125.0	100×80	18.0
NE150	200.0	48.5	22.2	126.0	57.6	75×10	125.0	100×80	18.0
NE200	250.0	63.5	31.8	146.0	67.4	90×12	150.0	140×100	18.0
NE300	250.0	70.0	35.0	170.0	75.0	100×16	150.0	140×100	18.0
NE400	300.0	70.0	35.0	170.0	75.0	100×16	180.0	170×125	22.0
NE500	350.0	140.0	36.0	152.0	66.0	102×14	260.0	150×160	22.0
NE600	350.0	1070.0	44.0	169.0	78.0	122×16	220.0	160×160	22.0
NE800	400.0	170.0	44.0	169.0	78.0	122×16	220.0	200×160	22.0

以上是對都是提升機鏈條型號的介紹，91视频网址鬥式提升機鏈條規格參數執行國家機械行業標準JB/T 3926.1-3926.14-1999，具體規格參數細節可在線谘詢客戶了解。
