產品介紹

鏈條鬥式提升機試機視頻
鏈條式提升機視頻
板鏈鬥式提升機提升銅屑
環鏈鬥式提升機提升化肥

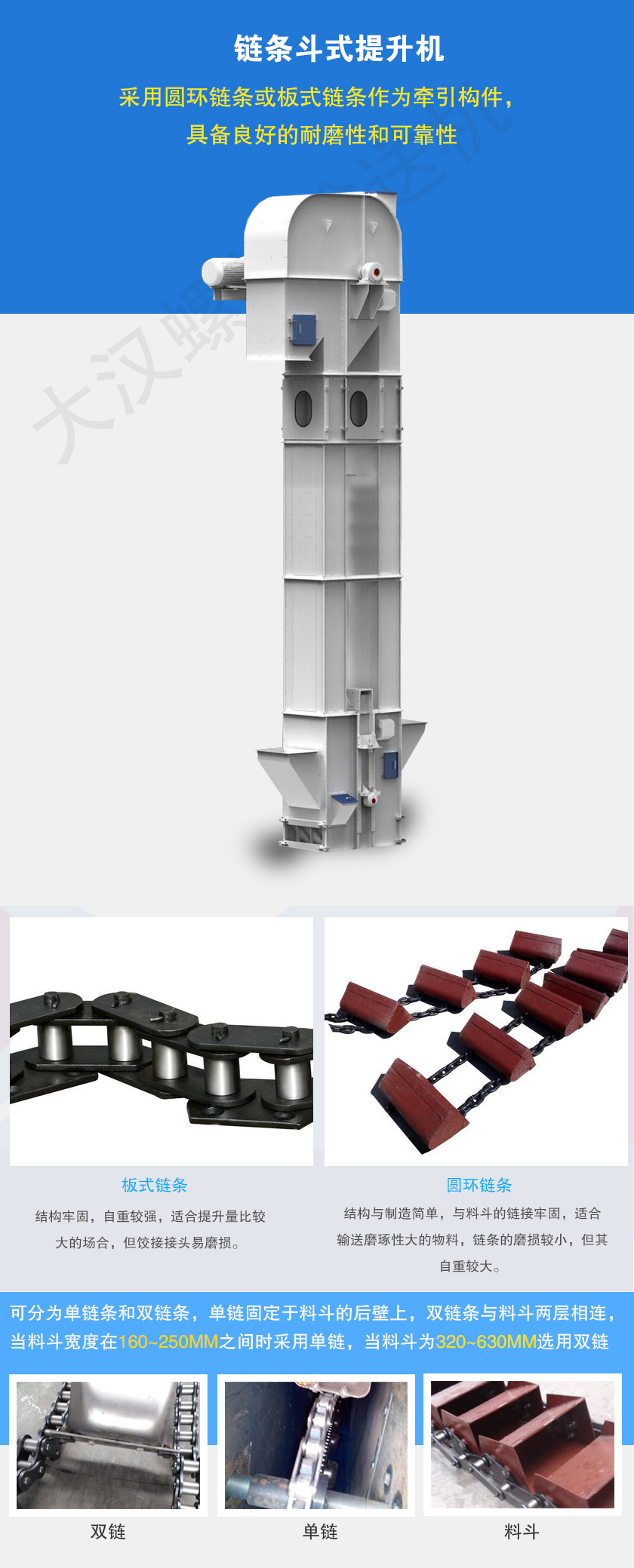

鏈條鬥式提升機簡稱鏈條式提升機，主要采用圓環鏈條或板式鏈條作為牽引構件，具備良好的耐磨性和可靠性，鏈條鬥式提升機可分為單鏈條和雙鏈條，單鏈固定於料鬥的後壁上，雙鏈條與料鬥兩層相連，當料鬥寬度在160~250mm之間時采用單鏈，當料鬥為320~630mm選用雙鏈。

鏈條鬥式提升機介紹

圖片展示

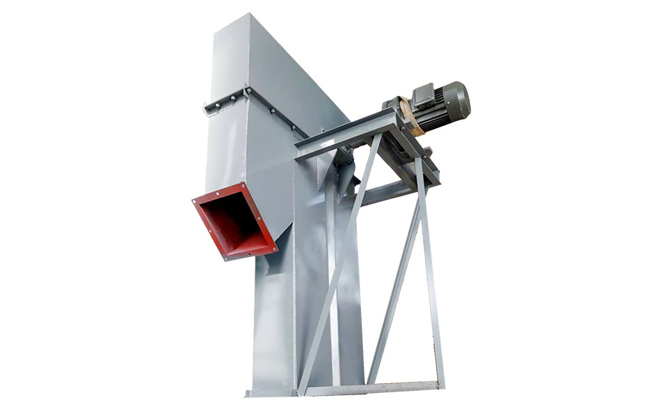

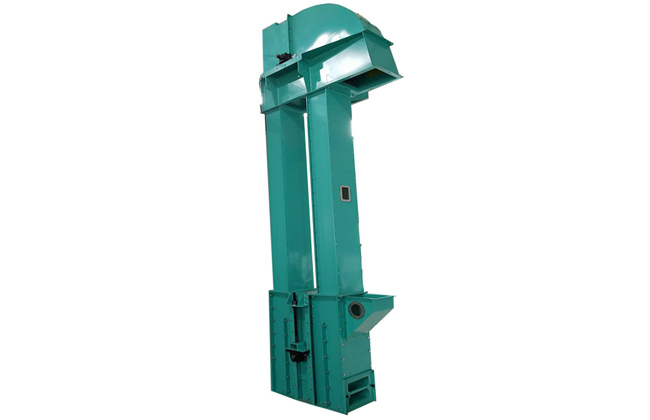

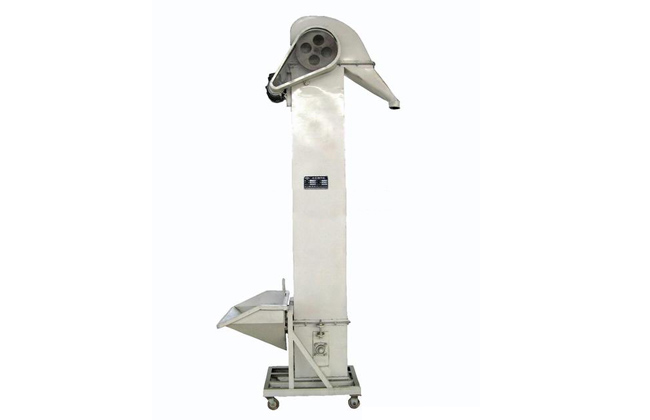

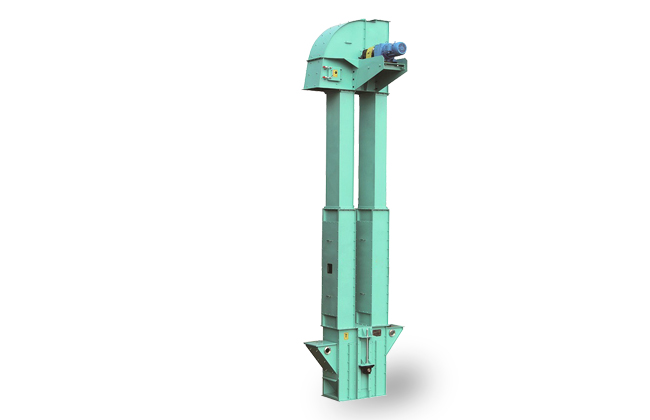

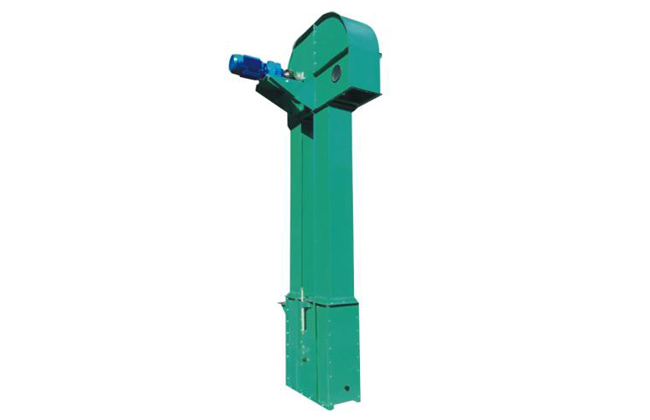

鏈條式提升機圖片

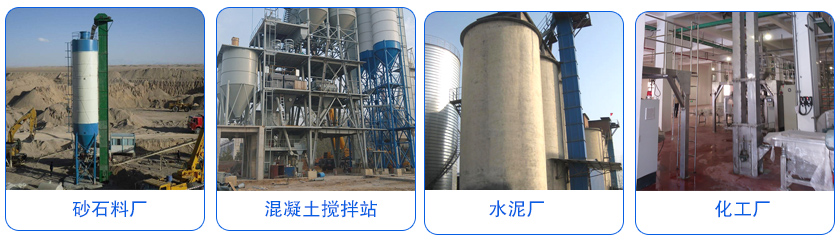

應用行業

鏈條鬥式提升機主要用於糧食、冶金、化工、煤炭、建材、醫藥等行業，用於從地出向高處輸送粉狀、粒狀或小塊狀物料，如：水泥、石灰石、石膏、塊煤、焦炭等，輸送物料溫度≤250℃。

鏈條鬥式提升機行業

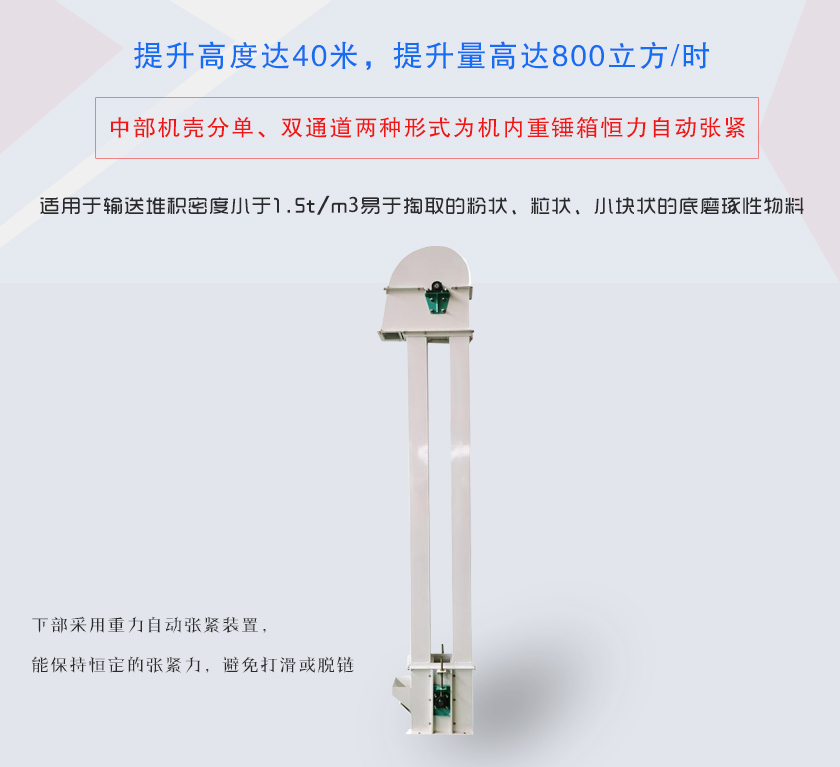

突出優勢

1、可提升至40米，每小時提升量高達800立方；

2、鏈速低，幾乎無回料現象；

3、整機為密封輸送，環境汙染少；

4、機殼經折邊和中間壓筋，再經由焊接，整機剛性好，易損件少。

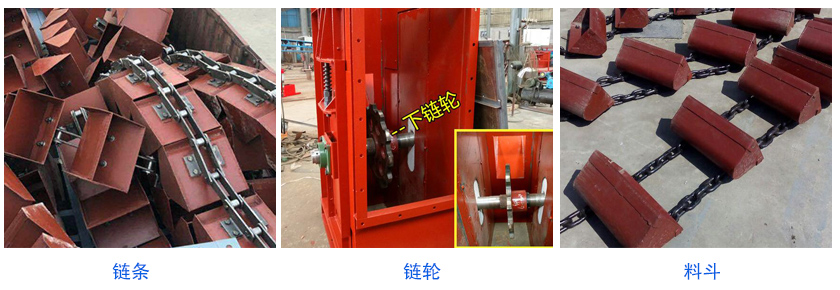

細節與結構

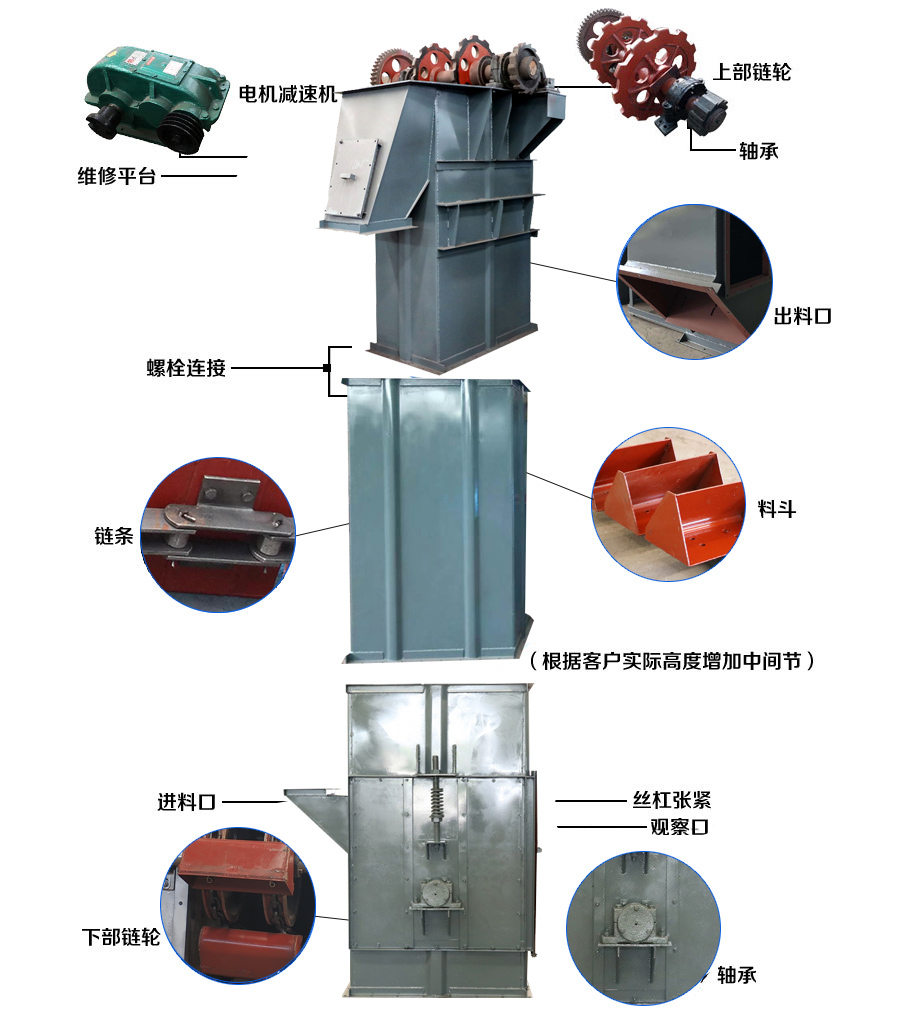

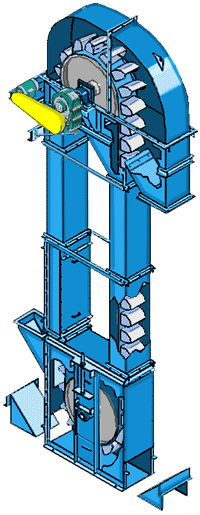

鏈條鬥式提升機主要由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。

板鏈鬥式提升機結構：

驅動裝置：一般為Y係列電機配能帶逆止器的減速機，如ZLY、ZSY、DCY（DCYK）、ZJY等硬齒麵減速機。在電機功率超過18.5KW以上時，一般都配有液力偶合器，使起動更平穩。

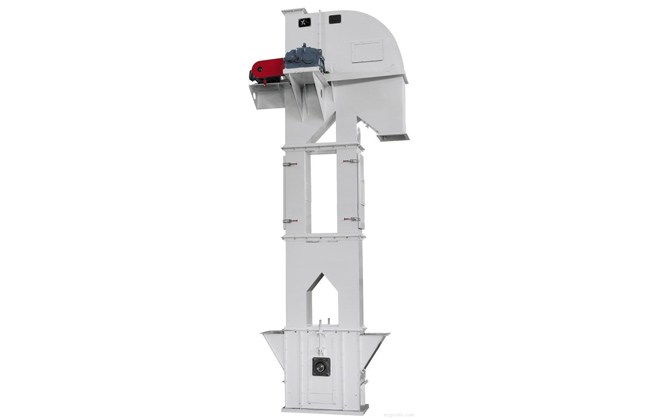

環鏈鬥式提升機結構

驅動鏈輪：鏈條的驅動主要是依靠壓緊鏈輪來調節；

逆止器：防止提升機承載過重。

工作原理

鏈條鬥式提升機啟動後，電動機產生動力通過聯軸器將需要的動力傳遞減速器上，小鏈輪帶大鏈輪，從而帶動整機運動，物料從較低位的進料鬥隨著輸送帶或鏈提升到一定高度後被拋灑出去，從而完成對物料的輸送提升任務。

工作原理

技術參數

型號	TD160				TD250				TD315				TD400
料鬥形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
鬥寬（mm）	160				250				315				400
鬥容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
鬥距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
鬥速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料鬥形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
鬥寬	500				630			160		250		350		450
鬥容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
鬥距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
鬥速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

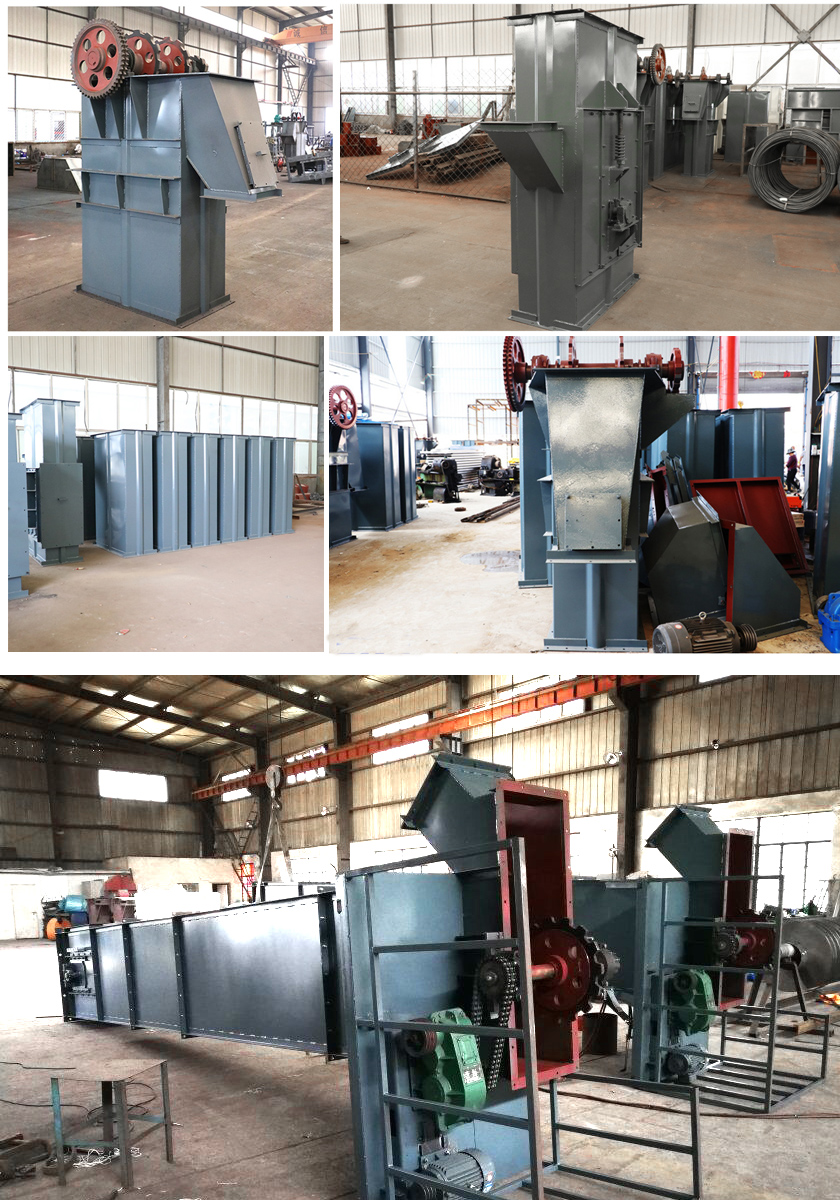

客戶案例

鏈條鬥式提升機更換鏈條步驟：

1、卸下上部殼體，在可能的頂點吊起兩條鏈。

2、舉起被動軸並卸下吊鬥及相應的吊鉤。

3、從提升機上取下鏈以相反的順序，重複上述過程把已換好的鏈在地麵上安裝並在吊鬥旁展開。

4、為防止危險和麻煩，要確保在安裝一個吊鬥時鏈不移動。

5、傳動帶張力用減速箱張緊器來實現，減速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有“長壽命潤滑”軸承。

相關產品

鏈條式提升機

產品問答：

問鏈條式提升機怎樣調？: 答調節輪轉動連接於提升機座體的外側壁上，且與調節長孔相鄰；調節輪為蝸輪，其軸線與從動軸的軸線平行；調節輪與通過軸承轉動連接於提升機座體外側壁上的蝸杆齧合；蝸杆與安裝於提升機座體外側壁上的電機傳動連接。

問鏈條鬥式提升機鏈條接法: 答安裝時在料鬥的兩側平行擺好板鏈鏈條，在鬥式提升機料鬥的左右兩側分別用螺栓把鏈條和料鬥逐個螺緊即可。

問環鏈，板鏈和膠帶三種鬥式提升機的區別？: 答①環鏈的結構和製造比較簡單，與料鬥的鏈接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。②板鏈結構比較牢固，自重較輕，適用於提升量大的提升機，但交接壯舉易被磨損。③膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60℃，鋼繩膠帶允許物料溫度達80℃，耐熱膠帶允許物料溫度達120℃，環鏈、板鏈輸送物料的溫度可達250℃。

問鬥式提升機鏈條擺動幅度大什麽原因？: 答①由於長時間運轉，鏈條、頭輪、尾輪齒輪等可能會出現一定程度的磨損，鏈條出現鬆動，應調節拉緊螺栓，將鏈條拉緊。②物料灑落在頭輪或尾輪上，造成頭輪及尾輪被物料覆蓋，在提升過程中，甚至出現齒輪打滑加劇齒輪的磨損，應檢查頭輪及尾輪部位的受損情況，及時清理頭輪和尾輪上附著的物料，如果出現斷齒及時進行更換，避免影響設備運轉。③頭輪和尾輪不在一條中心線上，造成鏈條在運行過程中偏離，鏈條一邊磨損嚴重，長時間使用以後鏈條容易損壞出現斷裂。對鬥式提升機頭輪和尾輪的位置進行調整，找準中線，然後重新試運行。
