td160鬥式提升機

產品介紹

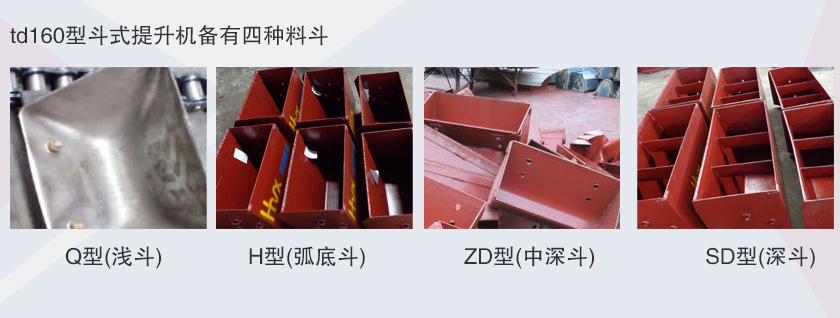

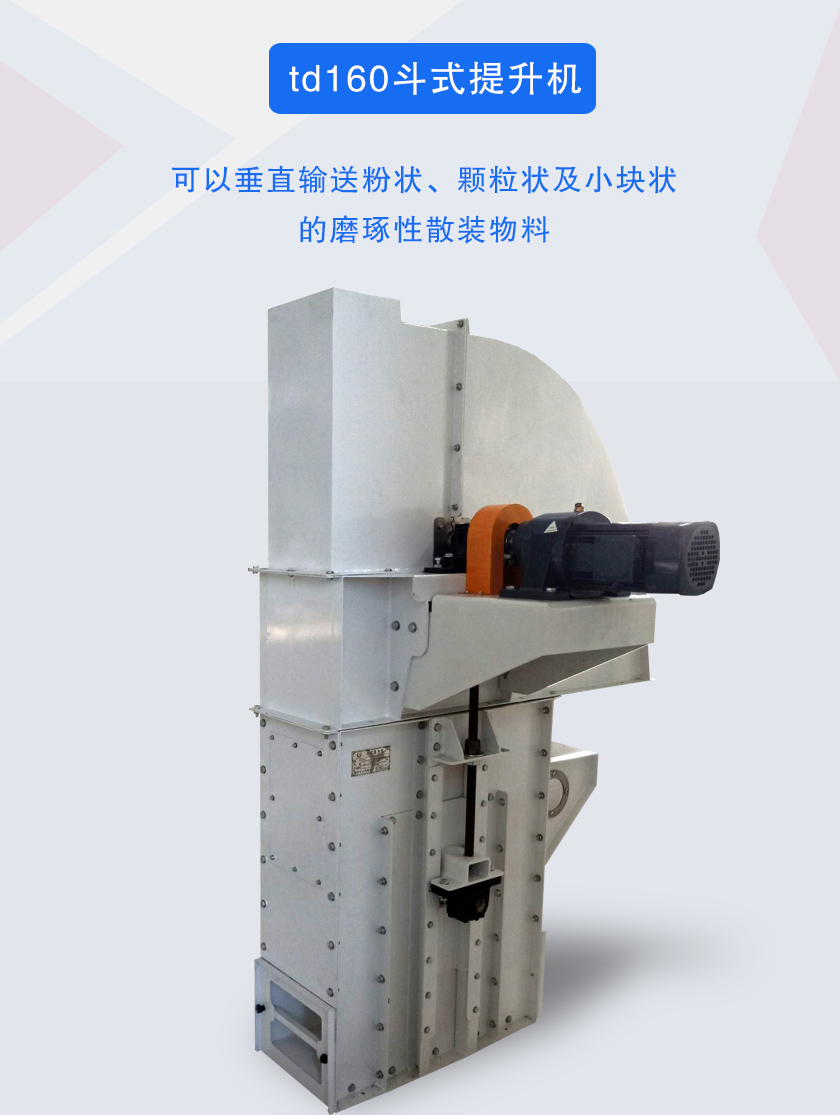

td160鬥式提升機鬥寬為160mm，鬥速為1.4米/秒，是一種小型td鬥式提升機，可以垂直輸送粉狀、顆粒狀及小塊狀的磨琢性散裝物料，td160型鬥式提升機備有四種料鬥Q型(淺鬥)、H型(弧底鬥)、ZD型(中深鬥)SD型(深鬥)。

行業應用

td160鬥式提升機主要用於食品、化工、尖刺、冶金、煤炭等行業，適用於垂直輸送粉末、顆粒、小塊狀或磨琢性較小的散裝物料，如糧食、煤、水泥、碎礦石等物料。

突出優勢

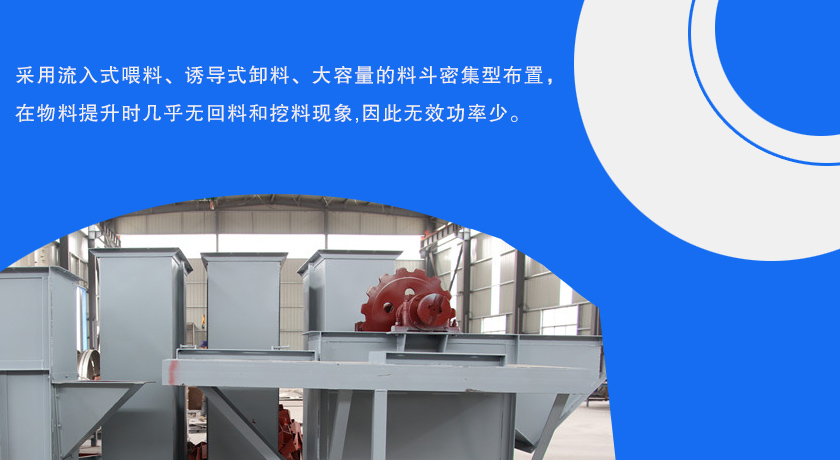

1、采用流入式喂料、誘導式卸料、大容量的料鬥密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

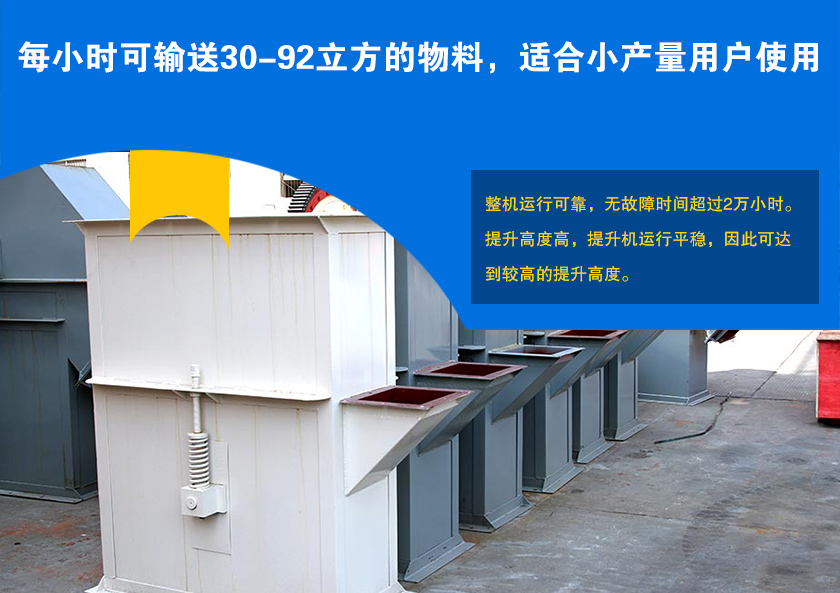

2、每小時可輸送30-92立方的物料，適合小產量用戶使用。

3、整機運行可靠，無故障時間超過2萬小時。提升高度高，提升機運行平穩，因此可達到較高的提升高度。

4、喂料采取流入式，無需用鬥挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

細節與結構

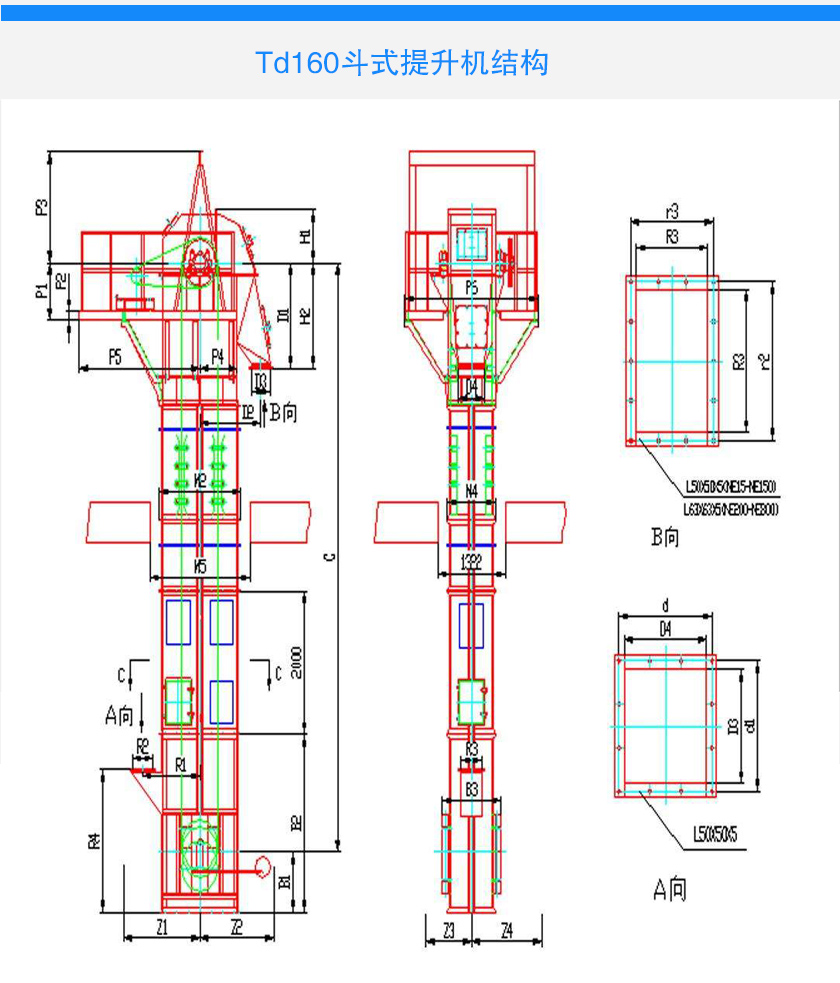

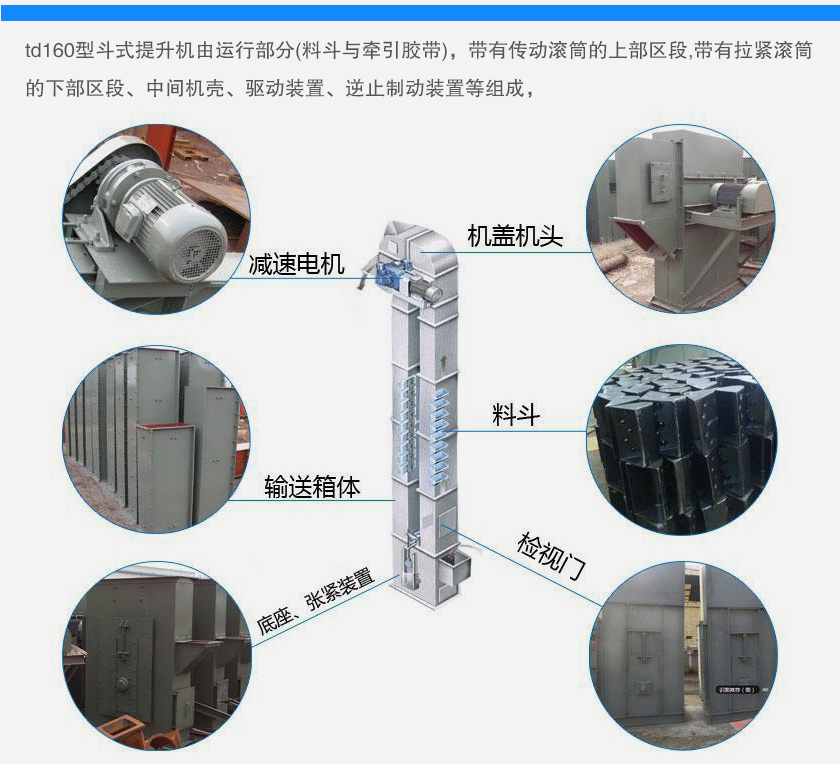

td160型鬥式提升機由運行部分(料鬥與牽引膠帶)，帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止製動裝置等組成，

TD160型鬥式提升機結構形式:傳動裝置TD型鬥提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平台、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，並隨主軸浮動，可消除安裝應力。

工作原理

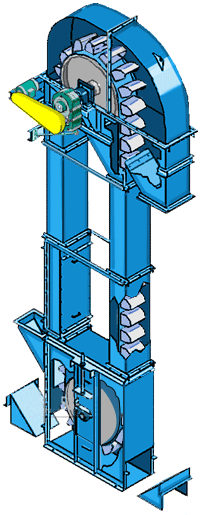

td160鬥式提升機牽引件為橡膠帶，料鬥以一定的間隔固定在橡膠帶上，橡膠帶分別繞過提升機頭部和底部的滾筒，構成具有上升有載分支和下降無載分支的閉合環形係統；工作時，布置在提升機頭部的驅動裝置通過頭部滾筒將動力傳給橡膠帶和料鬥，物料從提升機底部的進料口進入料鬥，料鬥將物料提升至頭部的卸料口，在離心力和重力的共同作用下，料鬥中的物料經卸料口卸出。

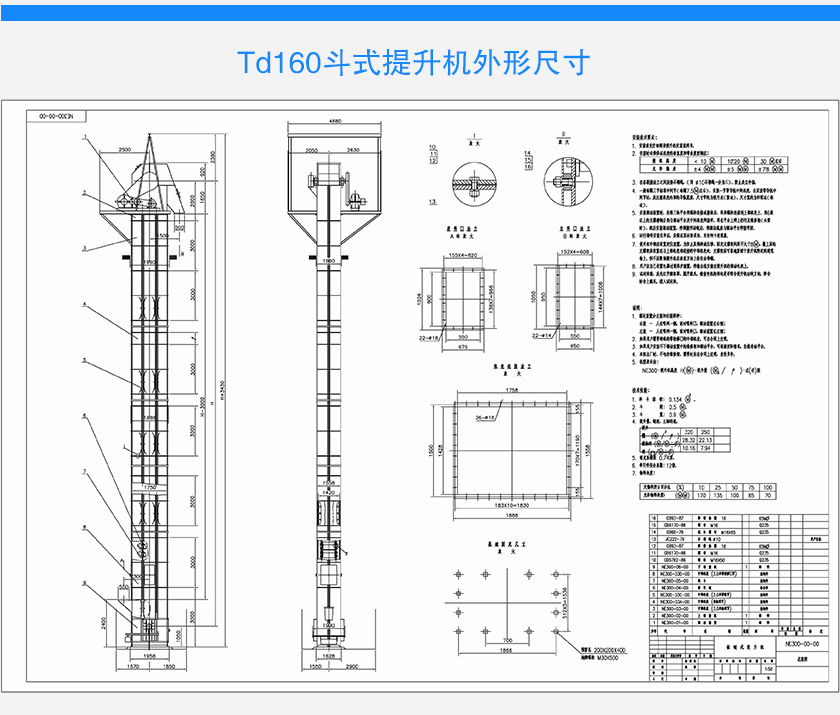

td160鬥式提升機外形尺寸

技術參數

說明：

1、表中鬥容為計算鬥容，輸送量按填充係數0.6計算得出。

2、鬥提機料鬥用途為：

淺料鬥：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

深料鬥：輸送幹燥的、鬆散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
