6-8mm加厚絞龍葉片可同時向兩個方向輸送可兩端/中間裝料和卸料
售價:3900~40000元多買優惠,滿2台,總價打9折 滿額立減 滿3500,減100
粉/粒/小塊狀輸送量:2.2~381立方/時長度:40~70米
用戶保障:30天價保,30天質量問題包退,365天免費維護
帶料試機:攜帶物料免費試機,專人接待
極速發貨:常規型號當天發貨,定製型號7天內發貨
無憂售後:定期回訪,售後跟蹤,7*24h客服在線
選擇類型有軸無軸雙軸
立即訂購全國統一熱線:
0373—268 2333

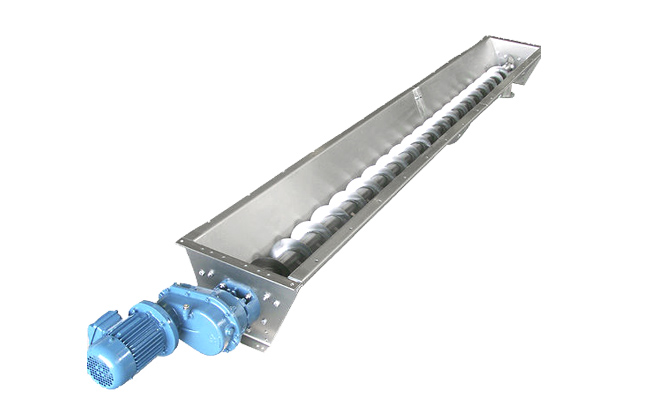

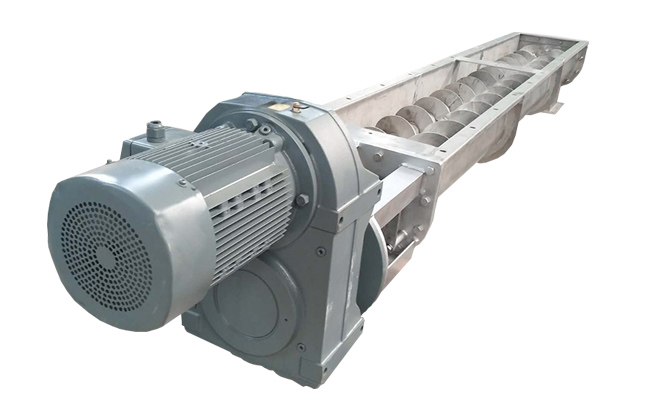

絞龍螺旋輸送機簡稱絞龍輸送機,是利用旋轉的螺旋葉片推移物料而進行輸送,主要用於顆粒或粉狀物料的水平輸送、傾斜輸送、垂直輸送等形式,輸送距離根據機形不同而不同,一般從2米到70米。

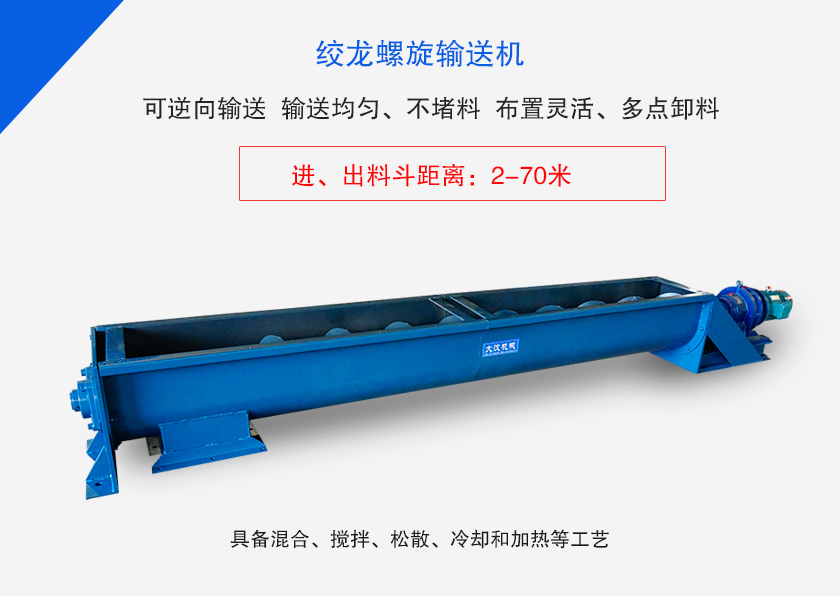

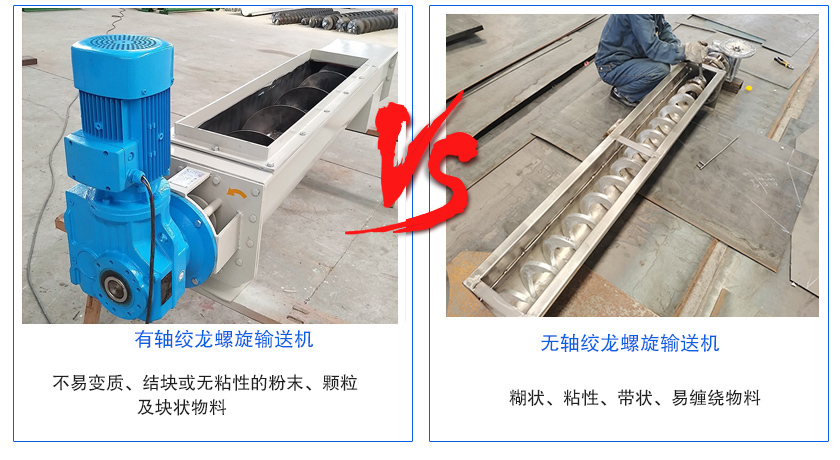

絞龍螺旋輸送機可分為有軸和無軸兩種,根據物料的不同可選擇兩種不同設計,兩端裝料和卸料,也可中間裝料和卸料,輸送方向可逆向,也可同時向兩個方向輸送物料,布置靈活,能同步完成物料的輸送和混合、攪拌、鬆散、加熱和冷卻等工藝。

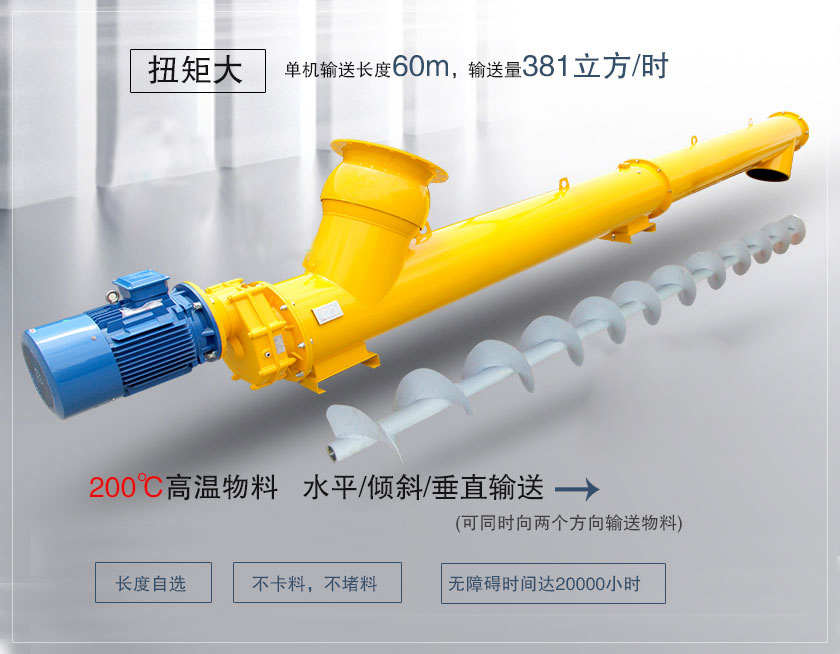

1.承載能力大、安全可靠,輸送量達381立方/時。
2.整機體積小、轉速高、確保快速均勻輸送,單機輸送長度為60米。

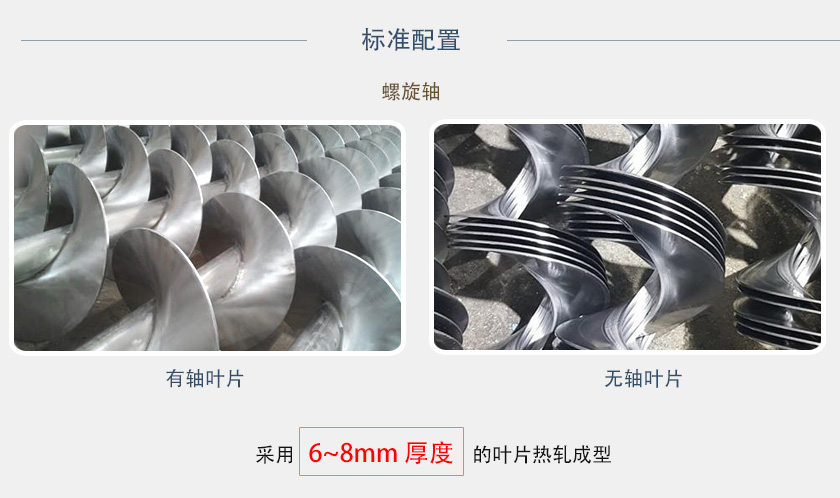

3.葉片厚度6~8mm,螺旋葉片材質:碳鋼/不鏽鋼/錳鋼,適應性強、安裝維修方便、壽命長。
4.密封性好、外殼采用無縫鋼管製作,端部采用法蘭互相連接成一體,剛性好。

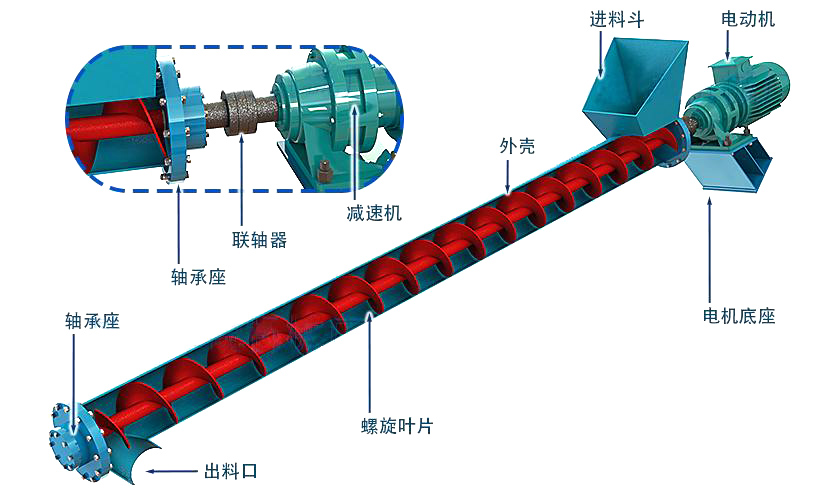

絞龍螺旋輸送機主要由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

1、驅動裝置:由電機和減速減組成,驅動電機適用於380V、3相、50Hz,它的防護等級為IP55(戶外型),絕緣等級為F級。齒輪減速機組成,扭矩大,噪音低,不滲油。
2、中間吊軸承:分為兩種:
①頭部軸承:止推軸承:承受由於運送物料的阻力所產生的軸向力,放在物料的前方。
②中間軸承:對開式滑動軸承,用於支撐螺旋軸。
3、螺旋軸:采用中空設計,用鋼管製成,強度高、重量輕、便於連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。可選用碳鋼或不鏽鋼材質。

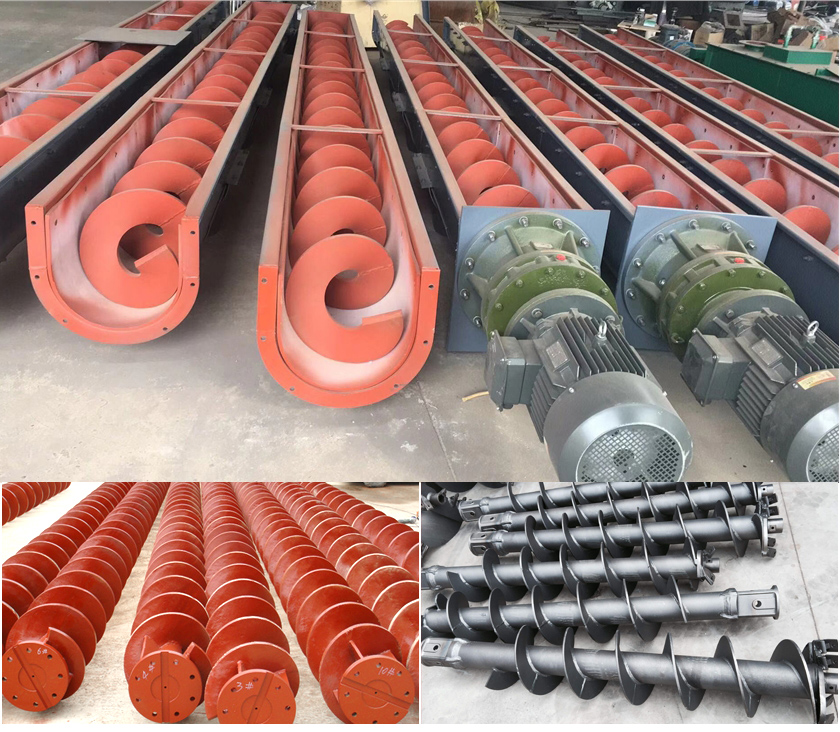

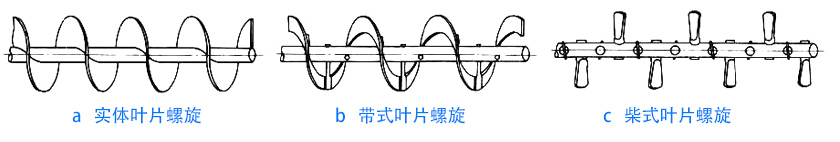

4、螺旋葉片:分為實體螺旋麵、帶式螺旋麵和葉片螺旋麵三種形式。

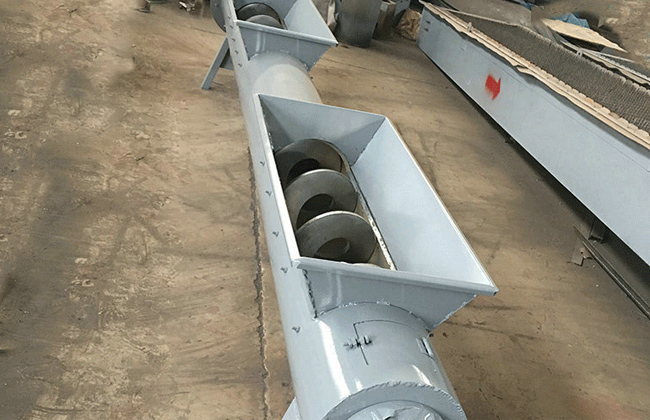

5、進出料口:這個形狀上有方形和圓形兩種,不過這個也能夠由用戶自己來選定。

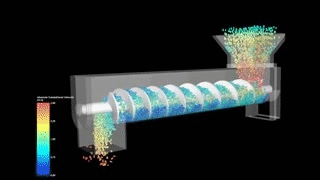

絞龍螺旋輸送機通過螺旋葉片的旋轉運動和挖掘作用,將物料從進料端推向出料端。螺旋葉片的特殊設計使其能夠有效地挖掘和輸送粘性物料,防止物料回流和堆積。當絞龍螺旋輸送機啟動時,螺旋軸開始旋轉,螺旋葉片通過螺旋形狀和旋轉運動,將物料從進料口處刮削出來,並推送到出料口處。

| 型號規格 | 直徑 | 螺距 | 轉速(r/min) | 輸送量(m³/h) | 轉速(r/min) | 輸送量(m³/h) | 轉速(r/min) | 輸送量(m³/h) | 轉速(r/min) | 輸送量(m³/h) | |
| D | S | n | φ=0.33 | n | φ=0.33 | n | φ=0.33 | n | φ=0.33 | ||
| 小型 | LS100 | 100 | 100 | 140 | 2.2 | 112 | 1.7 | 90 | 1.4 | 71 | 1.1 |
| LS125 | 125 | 125 | 125 | 3.8 | 100 | 3 | 80 | 2.4 | 63 | 1.9 | |
| LS160 | 160 | 160 | 112 | 7.1 | 90 | 5.7 | 71 | 4.5 | 56 | 3.6 | |
| LS200 | 200 | 200 | 100 | 12.4 | 80 | 9.9 | 63 | 7.8 | 50 | 6.2 | |
| 中型 | LS250 | 250 | 250 | 90 | 21.8 | 71 | 17.2 | 56 | 13.6 | 45 | 10.9 |
| LS315 | 315 | 315 | 80 | 38.8 | 63 | 30.5 | 50 | 24.2 | 40 | 13.4 | |
| LS400 | 400 | 355 | 71 | 62.5 | 56 | 49.3 | 45 | 38.6 | 36 | 31.7 | |
| 大型 | LS500 | 500 | 400 | 63 | 97.7 | 50 | 77.6 | 40 | 62 | 32 | 49.6 |
| LS630 | 630 | 450 | 50 | 138.5 | 40 | 110.8 | 32 | 88.6 | 25 | 69.3 | |
| LS800 | 800 | 500 | 40 | 198.5 | 40 | 110.8 | 32 | 88.6 | 25 | 69.3 | |
| 特大型 | LS1000 | 1000 | 560 | 32 | 277.9 | 25 | 217.1 | 20 | 173.7 | 16 | 139 |
| LS1250 | 1250 | 630 | 25 | 381.7 | 20 | 305.4 | 16 | 244.3 | 13 | 198.5 | |
| 物料塊度 | 物料磨琢性 | 充填係數 | K | A |
| 粉狀 | 無磨琢性 半磨琢性 | 0.35-0.40 | 0.0415 | 75 |
| 粉狀 | 磨琢性 | 0.25-0.30 | 0.0565 | 35 |
| 小塊狀a<60mm | 無磨琢性 半磨琢性 | 0.25-0.30 | 0.0537 | 45 |
| 小塊狀a<60mm | 磨琢性 | 0.20-0.25 | 0.0645 | 25 |

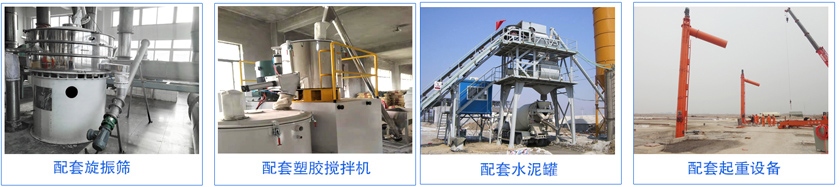

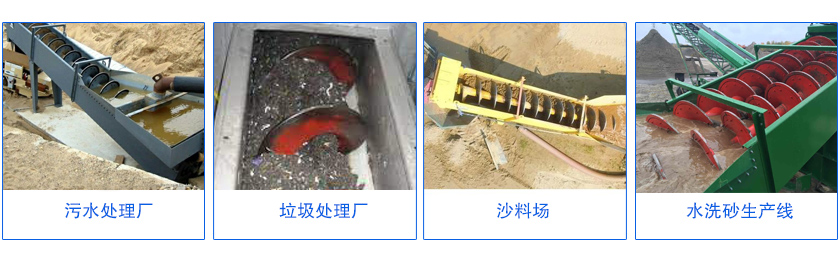

絞龍螺旋輸送機主要用於汙水處理廠、垃圾回收廠、沙料場、水洗砂生產線、燃煤鍋爐等場合輸送適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、粉煤灰、汙泥、垃圾、淤泥、化肥、礦粉、沙子、純堿等。



螺旋直徑:150-1250mm
物料溫度:≤80℃,如高溫物料需要提前說明。
輸送角度:有軸絞龍螺旋輸送機傾斜角度為≤45°,無軸絞龍螺旋輸送機傾斜角度為≤30°
轉速:60、45r/min,螺旋直徑越大,轉速越低。
輸送長度:2-70米。
輸送能力:1-100噸/時(水泥),螺旋直徑越大,輸送量就越大。
設備材質:Q235、SUS304、SUS316L等。
進出料口:一般布置在設備兩端各一個,根據用戶需求定製。

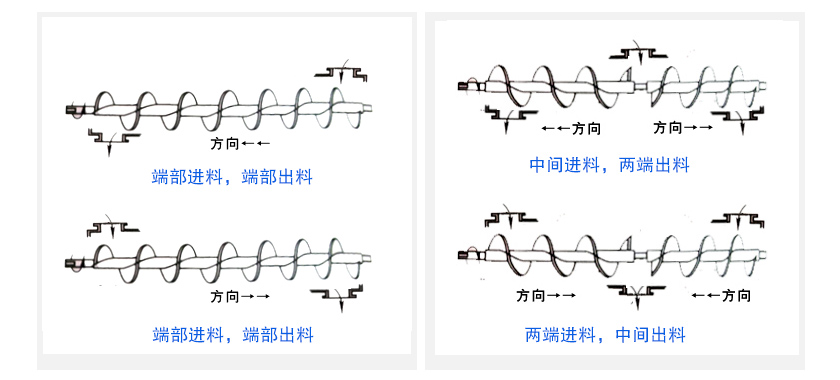

絞龍螺旋輸送機進出料口布置靈活,以下是常見的6種布置形式:

注:總體布置時候,不能使支撐底座或出料口布置在機殼接頭處的法蘭處,進料口頁不能布置在機蓋接頭處及懸掛軸上方。
1)端部進料,端部出料;
2)中間進料,兩端同時出料或兩端輪換出料;
3)兩端進料,中間出料;
4)端部或中間進料,另一端或兩端軸向出料。
